Rebelcell Quick Connect Fishfinder – Universal Kabel

Deze quick connect kabel voor dieptemeter met geïntegreerde in-line zekering (3A/5A).
Voor een veilige ‘1-klik’ verbinding tussen 12volt rebelcell accu en dieptemeter.

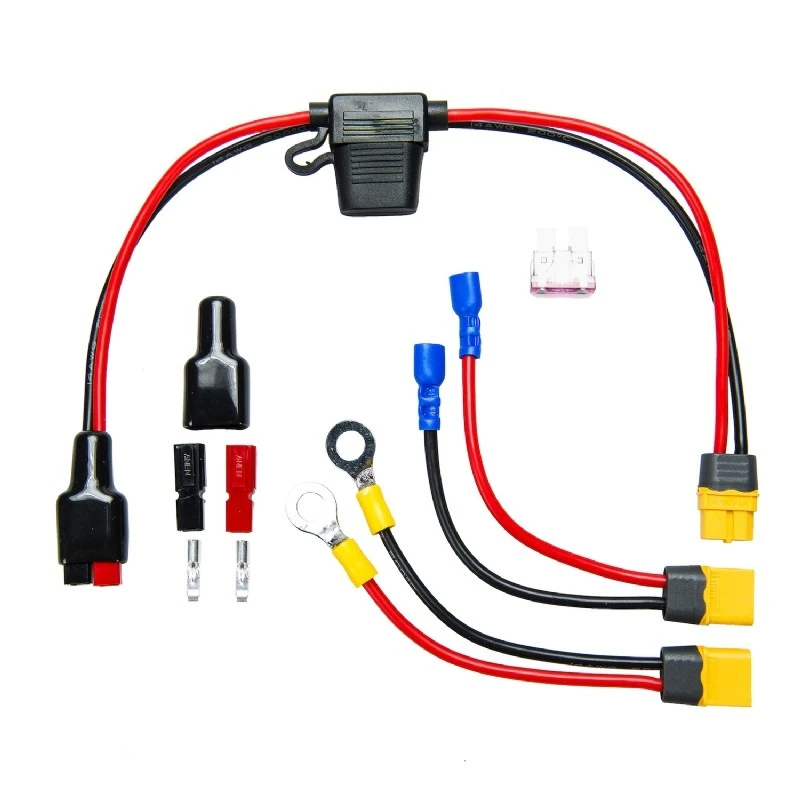

Eigenschappen:
3 x 4mm2 aansluitkabels:
A: 40 cm lengte met xt60 connector en anen (rood/zwart) pa45 connector
B: 10 cm met xt60 en m8 kabelogen
C: 10 cm met xt60 en faston stekker
Geïntegreerde in-line 3 ampère zekering + losse anen pa-45 stekker voor apparatuur

Installatie en gebruik:

1 – Afhankelijk van de accu kiest men kabel b (met m8-ogem) of C (met faston-stekkers) en sluit men deze aan op de accu.

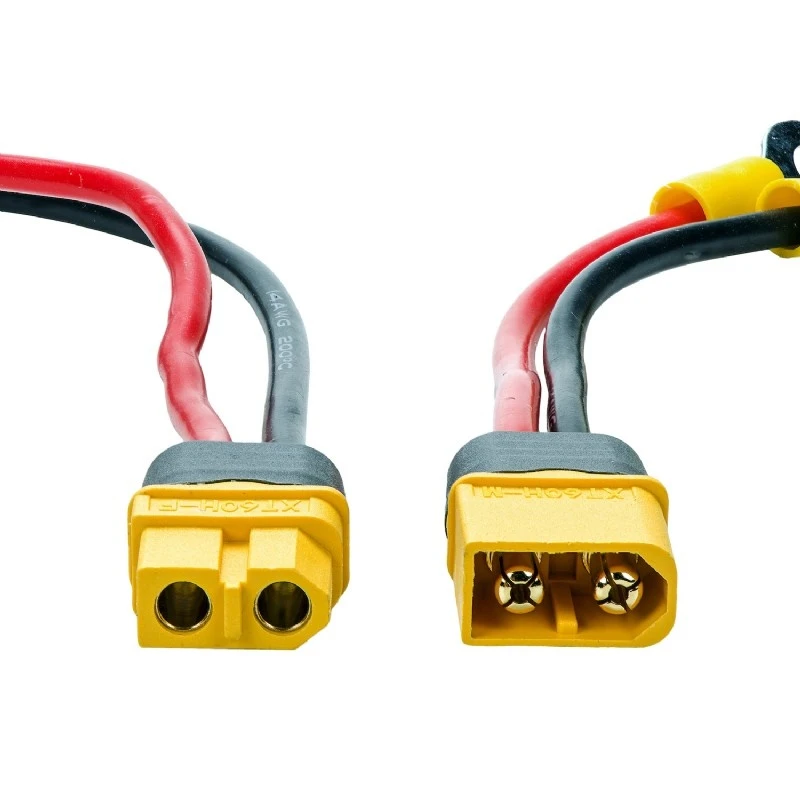

Klik vervolgens de andere kant met gele xt60 stekker vast aan de xt60-connector op de corresponderende xt60-connector op kabel a.

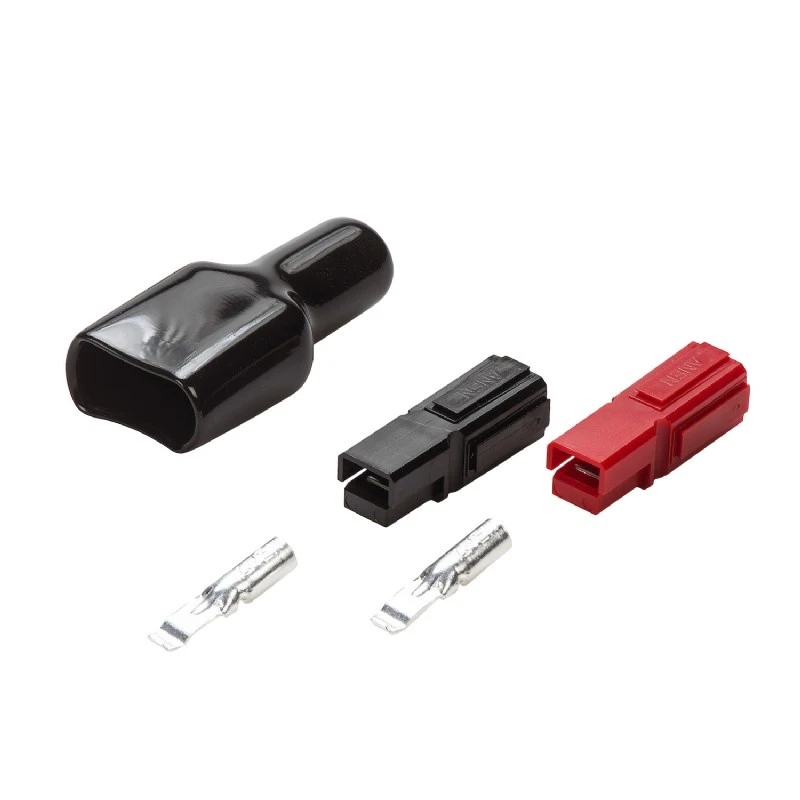

2 Vervolgens moet de losse anen stekker bevestigd worden aan de dieptemeter.
Krimp de zilverkleurige contactpunten (gebruik een niet geïsoleerde amp krimptang) aan de bekabeling van de dieptemeter.
Na het krimpen moeten de contactpunten in de rode (voor +) en de zwarte (voor -) connector worden geplaatst totdat ze “klikken”.
De contactpunten zijn nu beveiligd en kunnen niet worden losgekoppeld.
Schuif het rode en zwarte deel met de zwarte hoes op zijn plaats en klik deze vast aan de stekker op de quick connect ff-kabel.

3 – Gebruik alleen met dieptemeter of andere geschikte 12V apparatuur (met een maximale stroomafname van 10 ampère).
Gebruik de passende zekering.
Inclusief een 3 en een 5 ampère zekering.
